ケーススタディ

コニカルダイヤフラムチェックバルブ-一般的に飲料水に使用

Oct 20, 2023

コニカルダイヤフラムチェックバルブ逆方向に流れる流体によって引き起こされる損傷を防ぐために流体配管システムで通常使用される一種のバルブ装置です。 その主な特徴は、バルブの開閉の制御要素として円錐ダイアフラムを使用することであり、シンプルな構造、優れたシーリング、および長い耐用年数の利点を提供します。

カスタマイズ

すべての円錐形の穴あきフィルター要素は、リクエストに応じてカスタマイズすることができます、カスタム円錐形の穴あきフィルター要素が必要な場合は、お気軽にお問い合わせいつでも。

Data display of conical perforated filter element for DN100

DN100のため

  • フランジI.D. : 97.84mm
  • フランジO.D. : 158mm
  • フランジの厚さ: 3.88mm
  • フランジの幅: 30.08mm
  • 全体の高さ: 164mm
  • 穴のサイズ: 3.65mm
  • ステム: 1.75mm

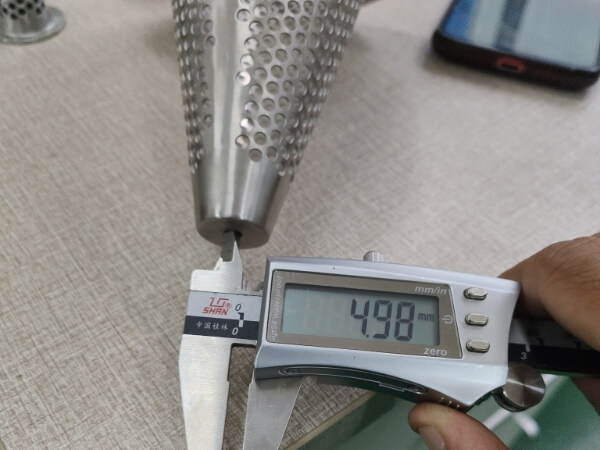

  • トップI.D. : 4.98mm
  • トップO.D. : 21.29mm

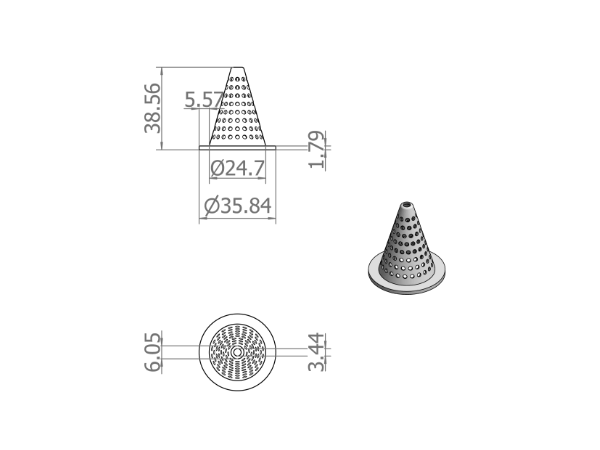

Data display of conical perforated filter element for DN15-20

DN15-20のため

  • フランジI.D. : 24.7mm
  • フランジO.D. : 35.84mm
  • フランジの厚さ: 1.79mm
  • フランジ幅: 5.57mm
  • 全体の高さ: 38.56mm
  • 穴のサイズ: 2.94mm
  • ステム: 1.2mm
  • トップI.D. : 3.44mm
  • トップO.D. : 6.05mm
アプリケーション
  • ソーラーテクノロジー
  • ケミカル
  • 食べ物
  • 石油化学
  • 灌漑
  • 水処理
  • Groundwaterポンプ
  • 暖房設備
  • 衛生施設
  • 防火システム
  • 水道
製品検査

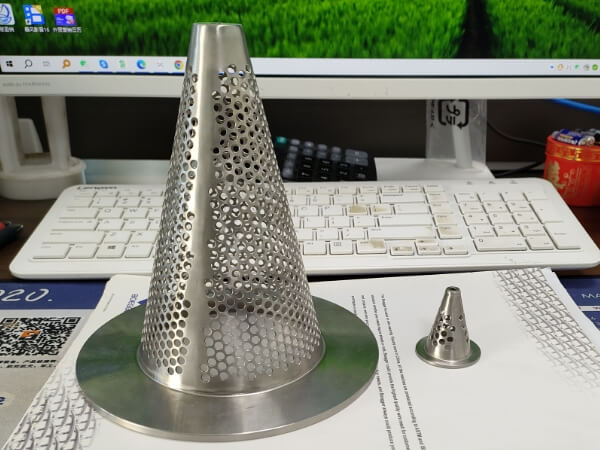

A big and a small conical perforated filter elements

円錐穴あきフィルター要素表示

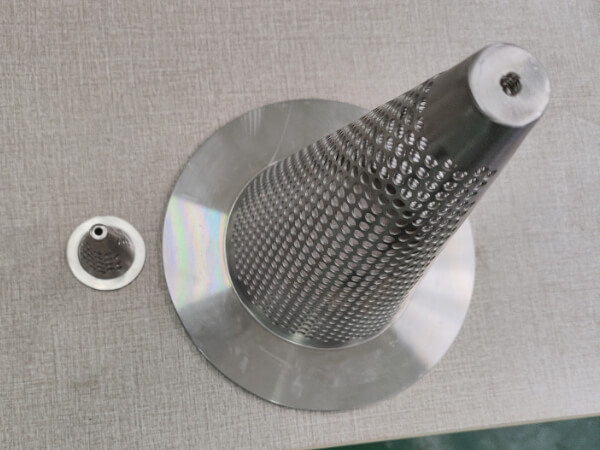

Top view of a big and a small conical perforated filter elements

円錐穴あきフィルター要素トップビュー

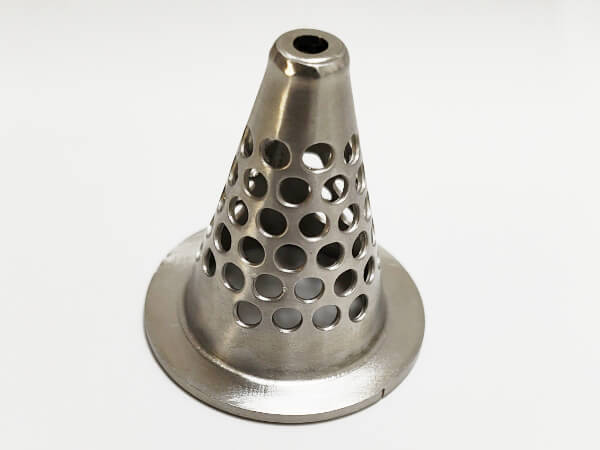

A small conical perforated filter element

小さな円錐形の穴あきフィルター要素

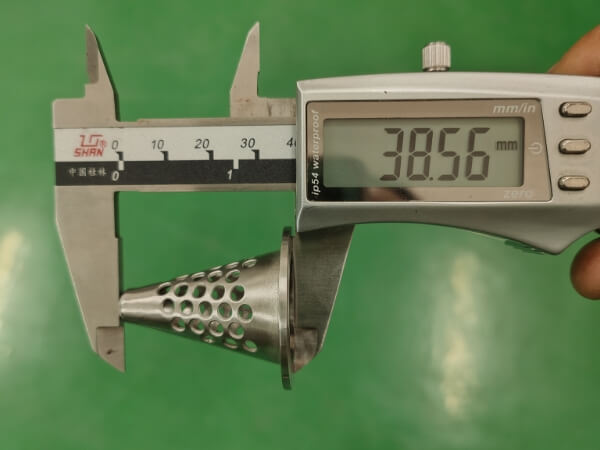

The overall height of the small conical perforated filter element is 38.56 mm.

小さな円錐穴あきフィルター要素全体の高さ検査

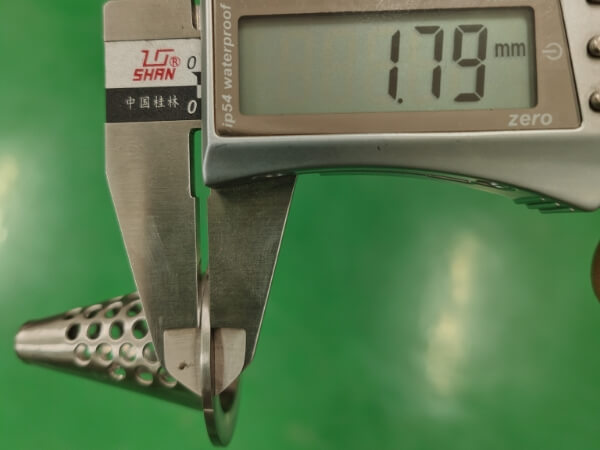

The flange thickness of the small conical perforated filter element is 1.79 mm.

小さな円錐形の穴あきフィルター要素フランジ厚さ検査

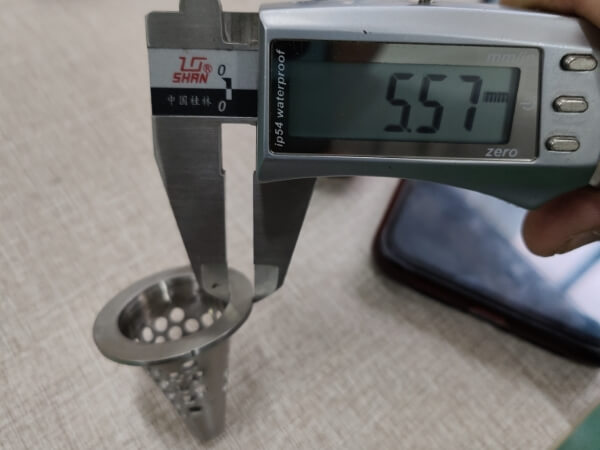

The flange width of the small conical perforated filter element is 5.57 mm.

小さな円錐形の穴あきフィルター要素フランジ幅検査

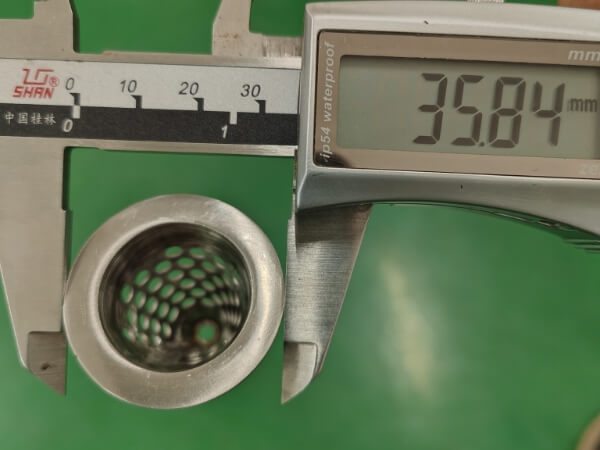

The flange outer diameter of the small conical perforated filter element is 35.84 mm.

小さな円錐形の穴あきフィルター要素フランジO.D. 検査

The top inner diameter of the small conical perforated filter element is 3.44 mm

小さな円錐形の穴あきフィルターエレメントトップI.D. 検査

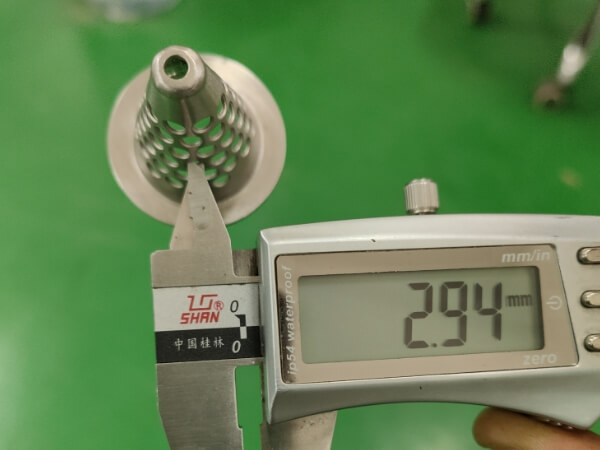

The hole size of the small conical perforated filter element is 2.94 mm.

小さな円錐穴あきフィルター要素穴サイズ検査
