ケーススタディ

カスタマイズ可能な砂糖スキャルピング画面メッシュソリューション

Mar. 8, 2024

このケーススタディでは、白糖と精製糖のアプリケーション用に特別に設計された2つのカスタムシュガースカルピングスクリーンメッシュソリューションを紹介します。 さまざまな仕様、詳細な図面、アプリケーション、および製品写真を提供できます。これらは、砂糖加工アプリケーションにおけるスクリーニングソリューションの多様性と有効性を強調しています。

カスタム仕様
白糖スキャルピングスクリーンメッシュ
  • 素材: 食品グレード304
  • 長さ: 2610mm
  • 幅: 1200mm
  • 開口部: 4mm
  • ワイヤー直径: 1.9mm
  • クランププレートのサイズ: 54mm × 31mm × 45 °
  • クランププレートの厚さ: 2mm
  • 長さサイド素材: 食品グレードPUシート
  • 長さサイド幅: 25mm
  • 長さサイド厚さ: 1mm
  • クランププレートは垂直にスポット溶接で取り付けられています。
  • 食品グレードのPUシートは、加熱によって水平に貼り付けられます。
製油所砂糖スキャルピングスクリーンメッシュ
  • 素材: 食品グレード304
  • 長さ: 3110mm
  • 幅: 1550mm
  • 開口部: 4mm
  • ワイヤー直径: 1.4mm
  • クランププレートのサイズ: 54mm × 31mm × 45 °
  • クランププレートの厚さ: 2mm
  • クランプの両端に溶接された2 pcsプレートがあります。
  • プレート幅: 20mm
  • プレートの長さ: 40mm
  • 長さサイド素材: 食品グレードPUシート
  • 長さサイド幅: 22mm
  • 長さサイド厚さ: 2mm
  • クランププレートは垂直にスポット溶接で取り付けられています
  • 食品グレードのPUシートは、ステープルピンで水平に取り付けられています。
制品図面

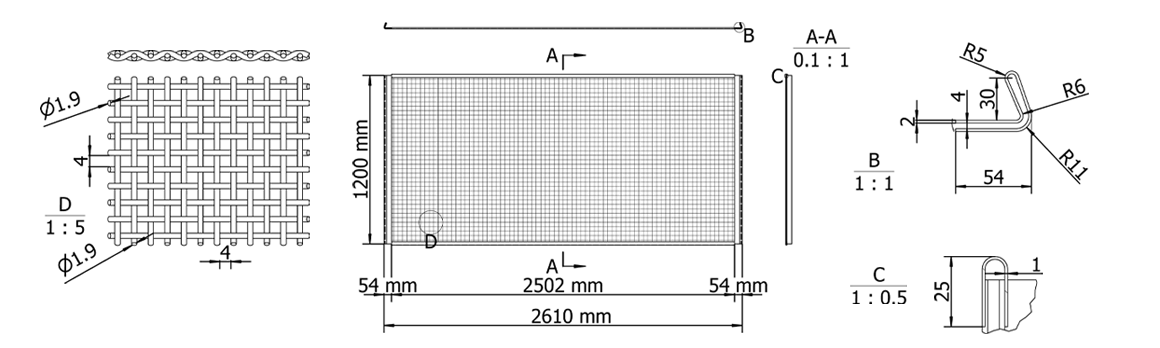

Dimensional drawing of white sugar scalping screen mesh

白い砂糖のスキャルピング画面の描画

Dimensional drawing of refinery sugar scalping screen mesh

製油所砂糖スキャルピング画面の描画

製品アプリケーション
  • 白砂糖スキャルピングスクリーンメッシュは、精製プロセスでの正確なスクリーニングのためにカスタムメイドです。 4mmの開口部と1.9mmのワイヤー直径のメッシュで、砂糖の流れから不純物を効果的に分離します。
  • 当社の製油所の砂糖スキャルピングスクリーンメッシュは、砂糖生産における不純物の効率的な除去を実現します。 それは正確なスクリーニングのために4 mmの開口部と1.4mmのワイヤー直径を利用します。 特に、両端に二重溶接された金属板を備えたクランプは安定性を提供し、製糖に理想的な選択肢となっています。
製品検査

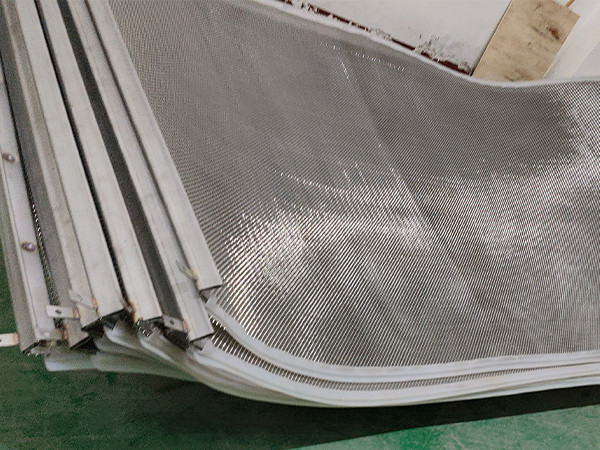

Multiple processed sugar scalping screen mesh placed on the factory floor

製油所砂糖スキャルピング画面

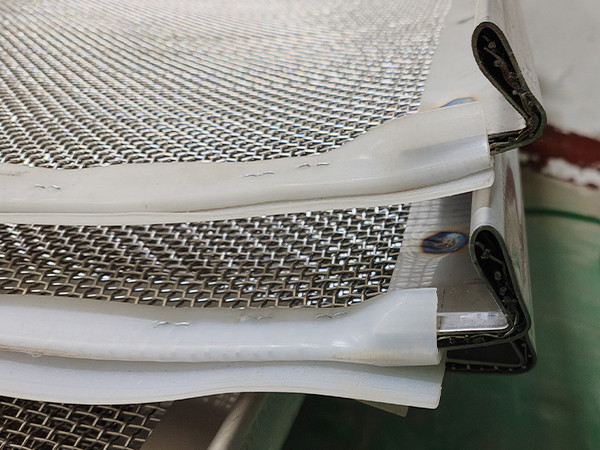

Detailed cross-section of two clamp plates for refinery sugar scalping screen mesh

クランプ板

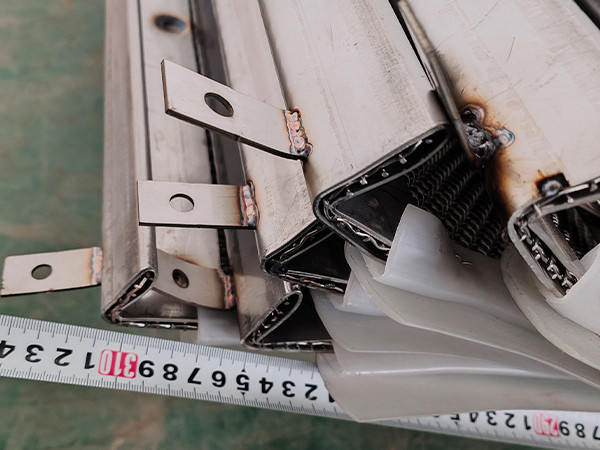

Detailed clamp plate with welded pieces for refinery sugar scalping screen mesh

溶接された部分が付いているクランプ板

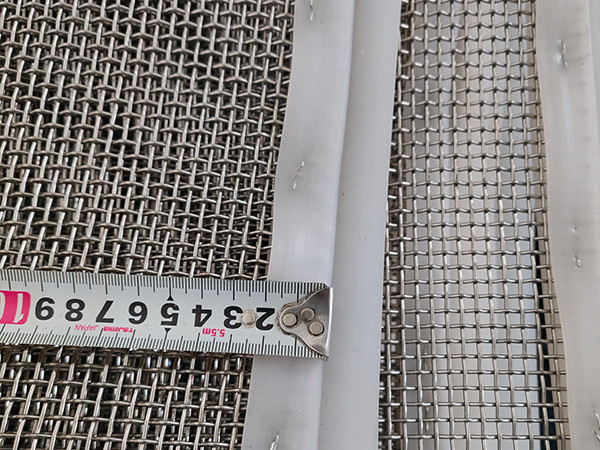

Measuring the width of the PU sheet on the sieve mesh with a ruler

ステープルで取り付けられたPUシートの正面図

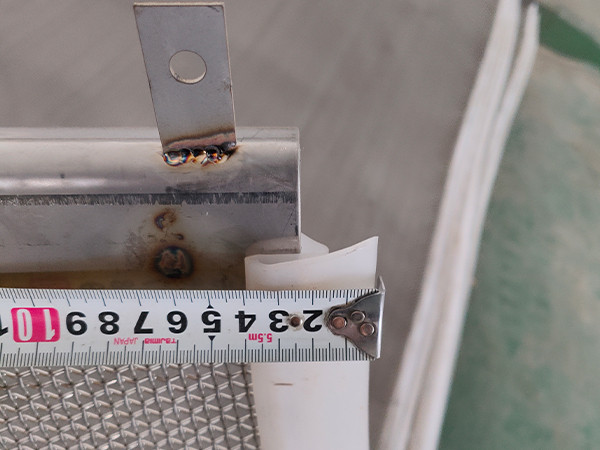

The width of the folded part on the back of the PU sheet is measured with a meter

ステープルで取り付けられたPUシートの背面図

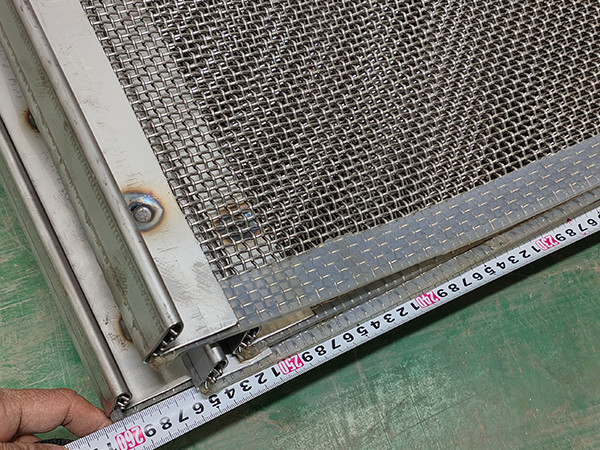

PU sheet heated and attached to the white sugar scalping screen

暖房が付いているPUシート

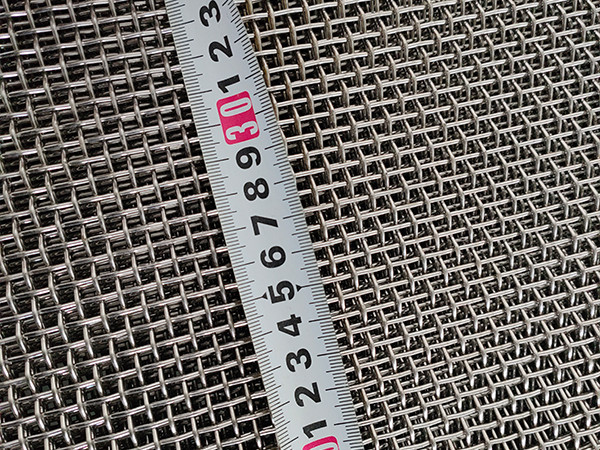

A meter placed on a piece of screen mesh

メッシュ穴測定

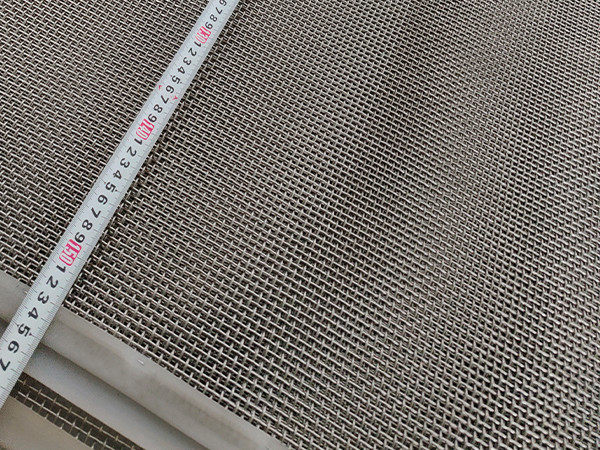

Width of the screen mesh measured with a meter

幅の測定
